落雷対策用アース＋各端子サージ保護
筐体のアース端子により落雷対策を強化。さらにRS485/RS422の各端子はサージ保護を前提とした設計で、連鎖的な故障リスクを低減します。
CHL Series
CELV-101
スマホキーにも対応した
CHLシリーズ連携可能なエレベーター制御機。
Highlights

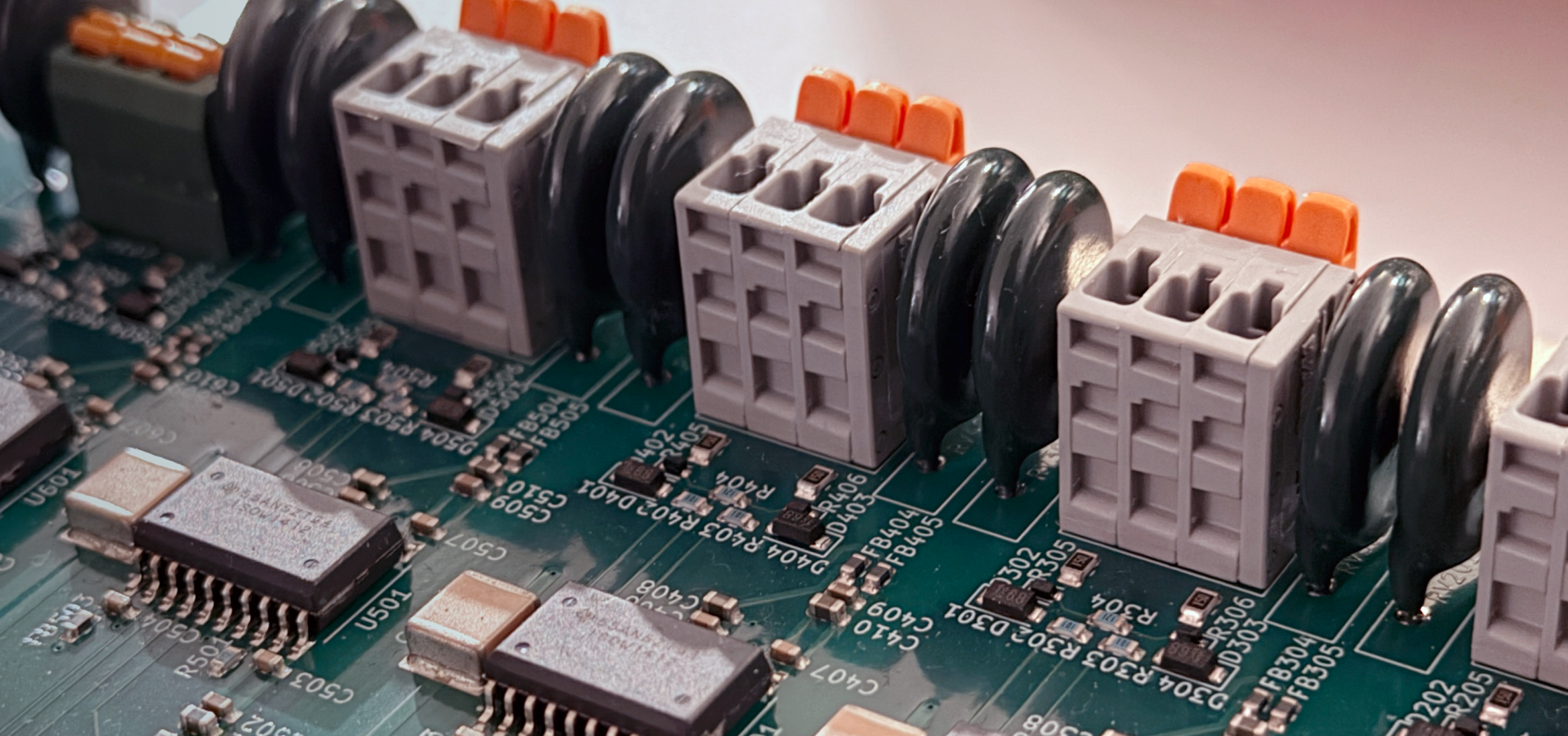

雷サージ対策を施した専用基板
雷サージ保護素子を実装した専用基板を採用。
万一のサージ電流から制御基板を保護し、エレベーターの安定稼働を支えます。

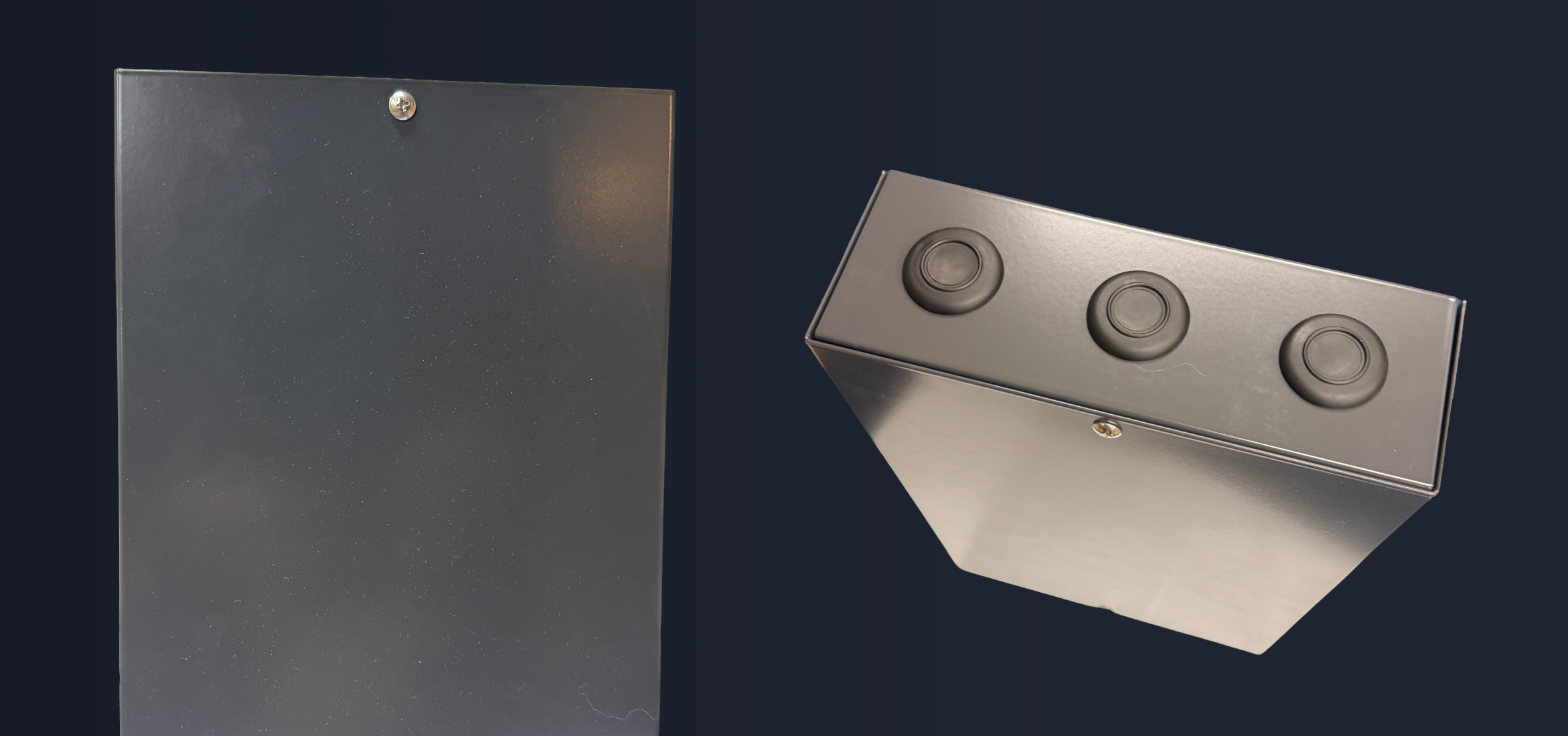

長期運用に耐える堅牢な箱と電源
鋼製筐体、AC100–240V対応、−10〜50℃の使用環境に対応。
ホテル設備の多様な設置条件でも安定運用が可能です。
保守計画を支える5年保証
自然故障に対して製造日から5年保証。
更新計画や長期のTCO設計に配慮できます。
Functions
機能
CMR連携で認証結果を エレベーターと連携

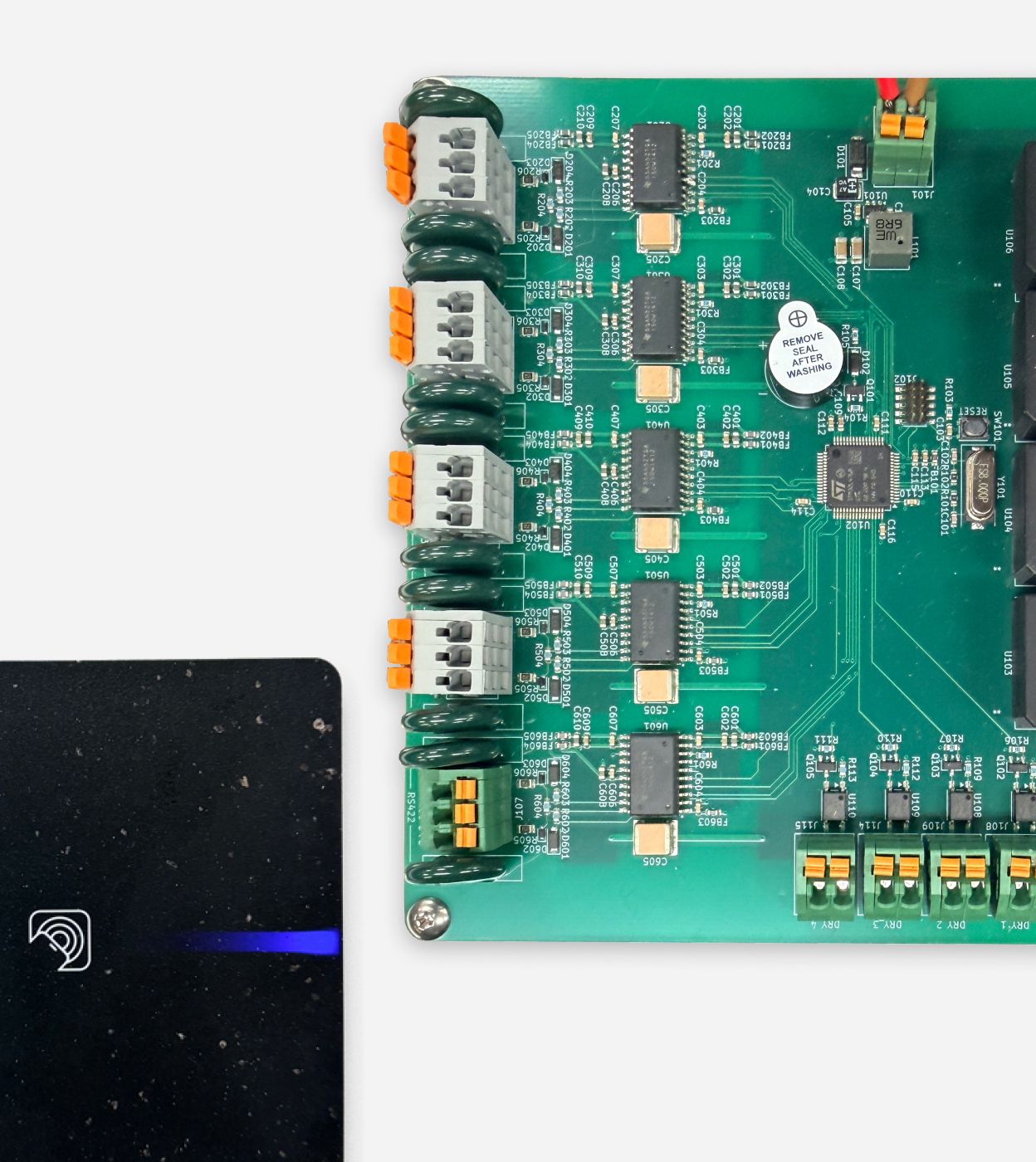

CHLシリーズのCMRと接続が可能です。高いセキュリティによる認証結果をエレベーター側へ出力します。

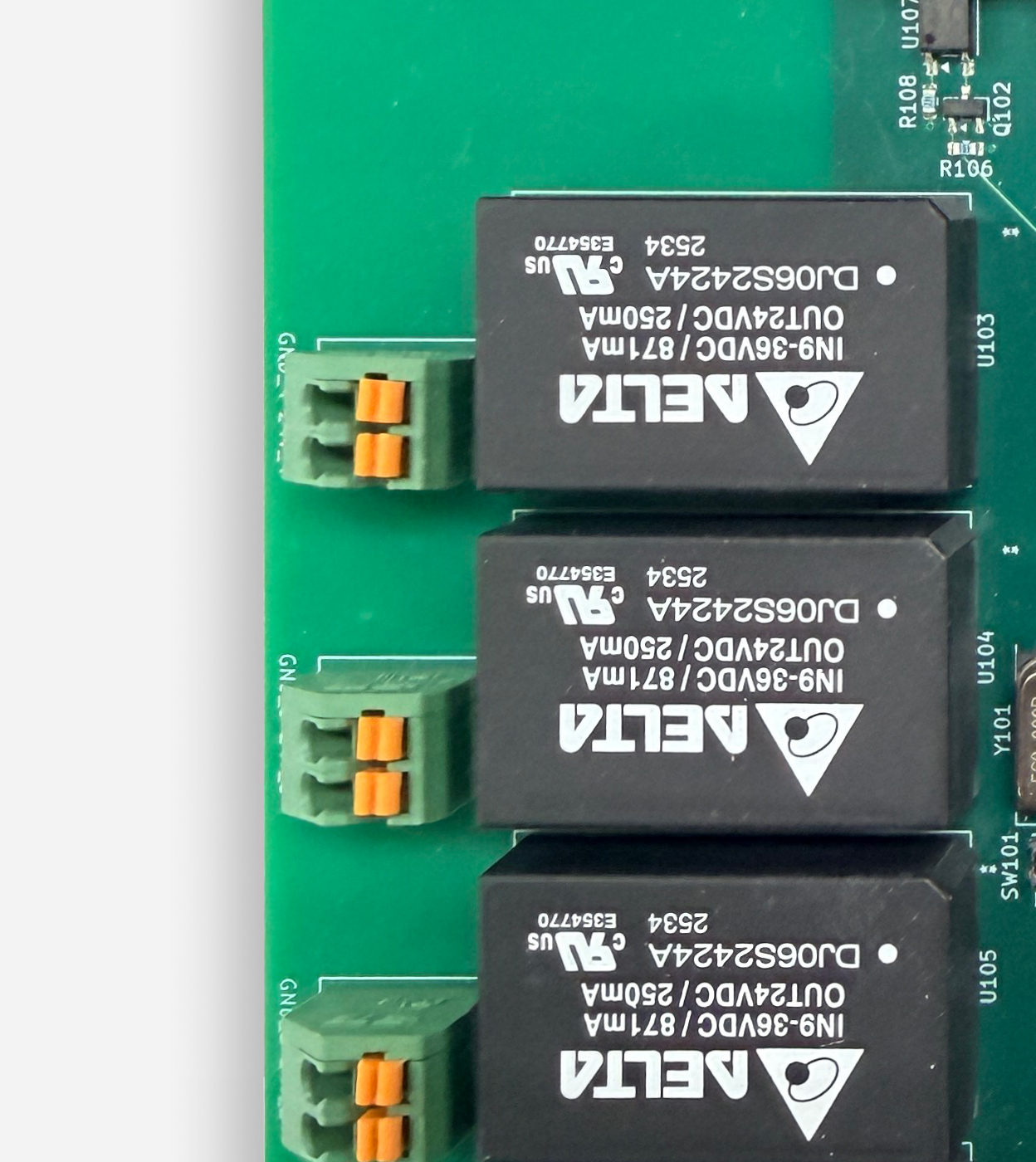

無電圧A接点出力 （300V/6A）
接点は認証成功時のみ動作します。盤側のリレー制御と親和性が高く、レガシーな環境でも確実に組み込めます。

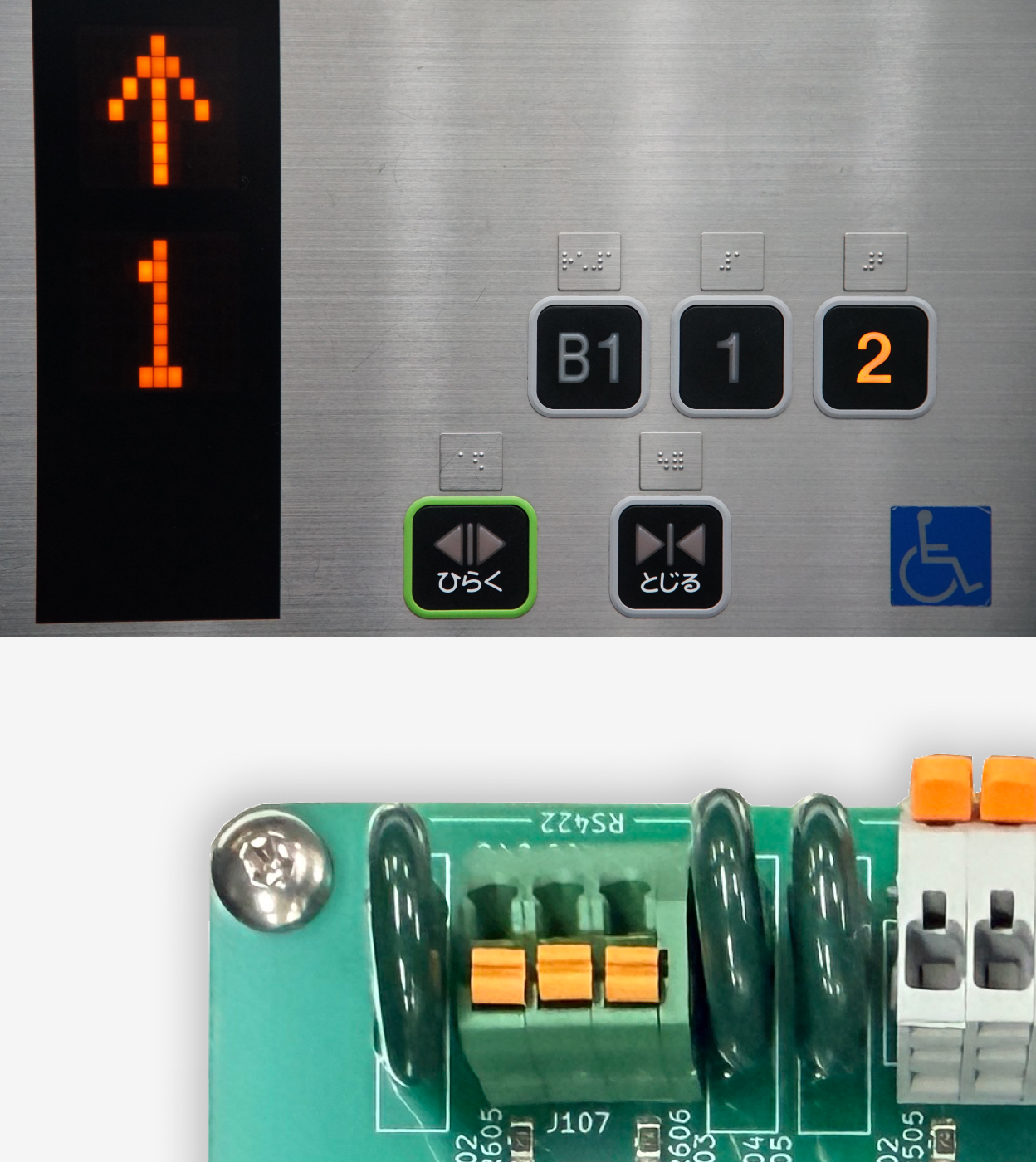

フロア指定が必要な構成に RS422接続
階数指定などの詳細制御が必要な場合はRS422での専用コマンドでの接続と伝送に対応しています。安全にフロア制御を実現します。
CHLシリーズ連携エレベーター制御機
CELV-101
鍵に触れた瞬間から、客室に着くまで自然な流れを作ります。CELV-101は、従来の物理カードキーだけでなく、スマートフォンの鍵にも対応しているエレベーター制御ユニットです。許可されたフロアがエレベーターと連動し便利且つ快適な体験を提供します。
本体標準価格
300,000円 (税別)
本体情報
- 品名／型番
- CHLシリーズ エレベーター制御器／CELV-101
- 外形寸法
- 289.4 × 190 × 67.2mm（筐体）
- 重量
- 約2.2kg（配線ケーブル含まず）
- 筐体素材
- 鋼鉄（ケース：N3塗装あり／中パネル：無電解ニッケルメッキ）
- 電源
- AC100–240V（50/60Hz）
- 使用環境
- −10～50℃（結露・氷結なきこと）
- 取付方法
- M4ネジ固定（据付前提）
Specs 2
- 状態表示
- 通電確認用：緑LED
- インターフェース端子
- 無電圧A接点x4／RS422x1／RS485x4
- 無電圧A接点 定格
- 300V/6A
- 落雷・サージ対策
- 落雷対策用アース端子（M4）装備・接続推奨。RS485/RS422各端子はサージ対策実装。
- 納品形態
- 完成品（本体のみ） ※取付工事・配線ケーブル類は含まず
- 保証
- 製造日から5年保証（自然故障に限る）
注意事項
- ※ 配線作業は必ずブレーカーを落とした状態で実施してください。
- ※ CMR用電源供給端子とRS485端子は、同じ番号の組み合わせで接続してください。 異なる番号で配線した場合、正常動作は保証されません。
- ※ RS485端子と無電圧A接点端子の番号は連動しています。 例：RS485「1」で受けた結果は、無電圧A接点「2」では受け取れません。
- ※ 無電圧A接点は「認証成功時のみ」有効になります。
- ※ 階数指定などの詳細制御が必要な構成では、RS422端子で接続してください。
- ※ 無電圧A接点の定格は「300V 6A」です。 この定格を超える回路へは接続しないでください。
- ※ 使用環境は「−10〜50℃・結露・氷結なきこと」を守ってください。
- ※ 取付はM4ねじで確実に固定してください。
- ※ 本製品は「完成品（本体のみ）」の納入です。取付工事・配線ケーブル類は含まれません。
- ※ 保証は「製造日から5年（自然故障に限る）」です。 仕様外の使用・誤配線等は保証対象外となります。
